Редукторы цилиндрические (горизонтальные двухступенчатые с зацеплением Новикова, типы 1Ц2У, 1Ц2Н (Ц2У, Ц2Н))

Редуктор Ц2Н-450

Ц2Н-450(1Ц2Н-450) – модель цилиндрического редуктора горизонтальной ориентации с двумя уровнями передач. В общем случае служит для передачи увеличенного значения крутящего момента от ведущего вала к ведомому, а также для снижения частоты вращения. Выпускается в нескольких вариантах климатического исполнения, благодаря чему использование редукторов данной модели возможно как в умеренных, так и в тропических климатических условиях, и подходит для любого варианта размещения (категории 1-4 ГОСТА 15150-69).

Ц2Н-450 используется в условиях постоянной и изменяемой нагрузки с направлением любым направлением воздействия. Режим работы предусматривает как постоянный, так и периодический характер использования. Вращение всех валов производится в обе стороны, максимально предусмотренная частота - 1500 оборотов в минуту.

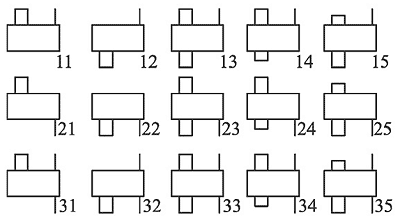

Схемы сборки редукторов:

Основные технические характеристики:

Типоразмер редуктора	Передаточное число u	Мт, Н*м	Масса редуктора, кг	Aw_T	Aw_Б
Ц2У-315	8, 10, 12.5, 16, 20, 25, 31.5, 40, 50	7500-8100	520	315	200
Ц2У-355		14000-14100	700	355	225
Ц2У-400		14600-16300	930	400	250
Ц2Н-450		35000-37000	1530	450	280
Ц2Н-500		45000-50000	2100	500	315

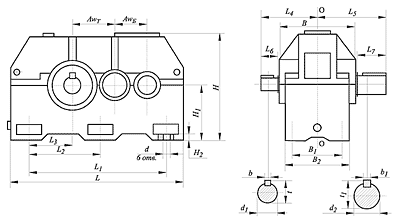

Габаритные и присоединительные размеры:

Типоразмер редуктора	L	L₁	L₂	L₃	L₄	L₅	L₆	L₇	B	B₁	B₂
Ц2У-315	1040	740	370	215	300	420	110	210	395	260	340
Ц2У-355	1160	850	425	250	320	440	110	210	435	280	360
Ц2У-400	1300	950	475	280	380	500	140	250	475	330	420
Ц2Н-450	1460	1060	530	260	500	650	170	300	630	515	590
Ц2Н-500	1680	1220	615	360	530	690	170	300	700	580	650

Типоразмер редуктора	H	H₁	H₂	d	d₁	d₂	b	b₁	t	t₁
Ц2У-315	685	335	35	28	50	110	14	28	53.5	116
Ц2У-355	740	375	35	28	55	125	16	32	59	132
Ц2У-400	835	425	42	35	60	140	18	36	64	148
Ц2Н-450	955	475	50	35	80	160	22	40	85	169
Ц2Н-500	1055	530	60	42	90	180	25	45	95	190

Размеры конца выходного вала в виде части зубчатой муфты:

Типоразмер редуктора	m	z	A	D	D₁	D₂	k	k₁	k₂
Ц2У-315	6	40	275	252	130	110	10	65	30
Ц2У-355	7 6	40 56	310 322	294 348	130 200	110 170	12.5 12	65 68	35 40
Ц2У-400	8 6	40 56	335 335	336 348	180 200	150 170	15 12	65 68	40 40
Ц2Н-450	10	40	440	420	200	160	15	70	50
Ц2Н-500	10	40	470	420	200	160	15	70	50

Пример условного обозначения редуктора при заказе:

Тип редуктора	Ц2У (Ц2Н)
Межосевое расстояние тихоходной ступени, мм	400
Передача Новикова	Н
Картерный	К
Передаточное число	16
Схема сборки	11
Исполнение конца тихоходного вала	Ц
Климатическое исполнение и категория размещения по ГОСТ 15150-69	У3

Примечание.

Исполнение конца тихоходного вала может быть цилиндрическим - Ц, в виде части зубчатой муфты - М, для присоединения командоаппарата - КА.
Исполнение тихоходного вала в виде части зубчатой муфты выполняется по вариантам сборки-11,12, 21, 22, 31, 32.
