Редукторы цилиндрические (горизонтальные двухступенчатые) тип ЦДНД-315, ЦДНД-400
Схемы сборки редукторов:
Основные технические характеристики:
| Типоразмер редуктора | Передаточное число u | Мт, Н*м | Масса редуктора, кг | AwT | AwБ |
| ЦДНД-200 | 12.5, 20, 31.5, 40 | 2100 | 152 | 200 | 125 |
| ЦДНД-315 | 7000 | 424 | 315 | 200 | |
| ЦДНД-400 | 14000 | 865 | 400 | 250 |

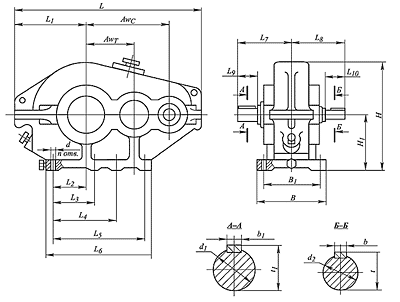

Габаритные и присоединительные размеры:
| Типоразмер редуктора | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | L10 | B |
| ЦДНД-200 | 685 | 245 | 60 | - | - | 310 | 440 | 252 | 220 | 105 | 82 | 245 |
| ЦДНД-315 | 1000 | 345 | 110 | - | 240 | 480 | 630 | 365 | 267 | 165 | 82 | 345 |
| ЦДНД-400 | 1265 | 445 | 155 | 215 | 430 | 645 | 820 | 450 | 330 | 200 | 105 | 425 |
| Типоразмер редуктора | B1 | H | H1 | d | d1 | d2 | t | t1 | b | b1 | n |
| ЦДНД-200 | 200 | 412 | 212 | 22 | 60 | 40 | 43 | 64 | 12 | 18 | 4 |
| ЦДНД-315 | 280 | 635 | 335 | 26 | 110 | 50 | 53.5 | 116 | 14 | 28 | 6 |
| ЦДНД-400 | 340 | 820 | 425 | 33 | 140 | 65 | 69 | 148 | 18 | 36 | 8 |
Пример условного обозначения редуктора при заказе:
Тип редуктора | ЦДНД |
Межосевое расстояние тихоходной ступени, мм | 315 |
Передаточное число | 20 |
Схема сборки | 21 |
Исполнение конца тихоходного вала | Ц |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У3 |
